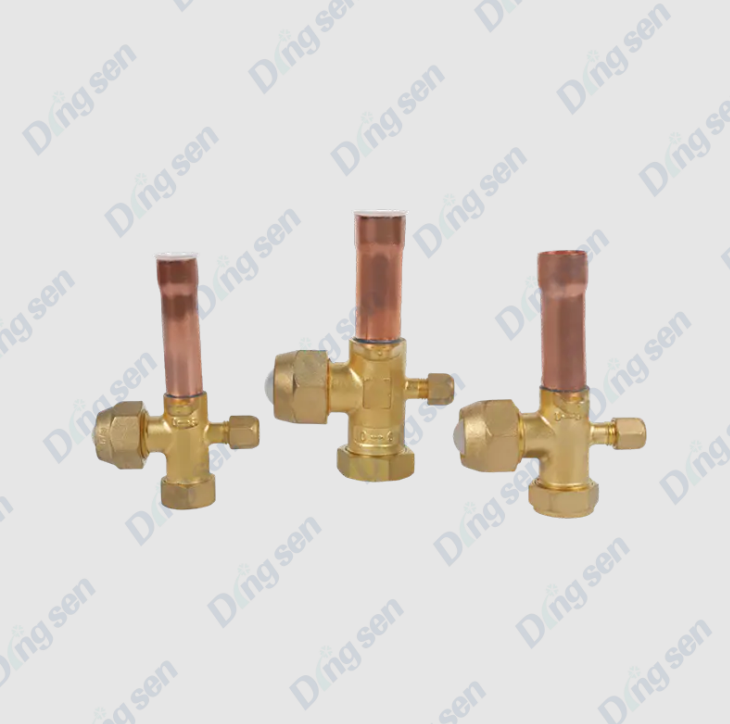

شیر سه طرفه تهویه مطبوع چیست؟

یک شیر سه طرفه تهویه مطبوع که به عنوان شیر معکوس سه طرفه یا شیر توزیع سه طرفه نیز شناخته می شود، یک جزء کنترلی کلیدی در سیستم تهویه مطبوع است. برای تغییر جهت جریان مبرد یا آب سرد/گرم در لوله‌کشی، با درک عملکردهای خنک‌کننده، گرمایش یا توزیع آب سرد/گرم سیستم استفاده می‌شود.

یک شیر سه طرفه معمولاً از بدنه شیر، هسته سوپاپ و یک محرک تشکیل شده است. بر اساس مسیر سیال می توان آن را به نوع مستقیم و نوع توزیع متناسب تقسیم کرد. در سیستم های تهویه مطبوع مرکزی مدرن، واحدهای فن کویل و سیستم های گرمایش از کف، شیرهای سه طرفه اغلب به همراه محرک های الکتریکی یا ترموستات ها برای دستیابی به کنترل خودکار و مدیریت صرفه جویی در انرژی استفاده می شوند.

اصل کار a چیست شیر سه طرفه تهویه مطبوع ?

یک شیر سه طرفه تهویه مطبوع که به عنوان شیر توزیع سه طرفه یا شیر معکوس سه طرفه نیز شناخته می شود، عمدتاً برای تنظیم جهت جریان مبرد یا آب سرد/گرم در یک سیستم تهویه مطبوع استفاده می شود و متوجه تغییر بین عملکردهای سرمایش و گرمایش یا توزیع آب سرد/گرم می شود. اصل کار آن عمدتا به حرکت هسته شیر در داخل بدنه شیر برای تغییر مسیر سیال متکی است.

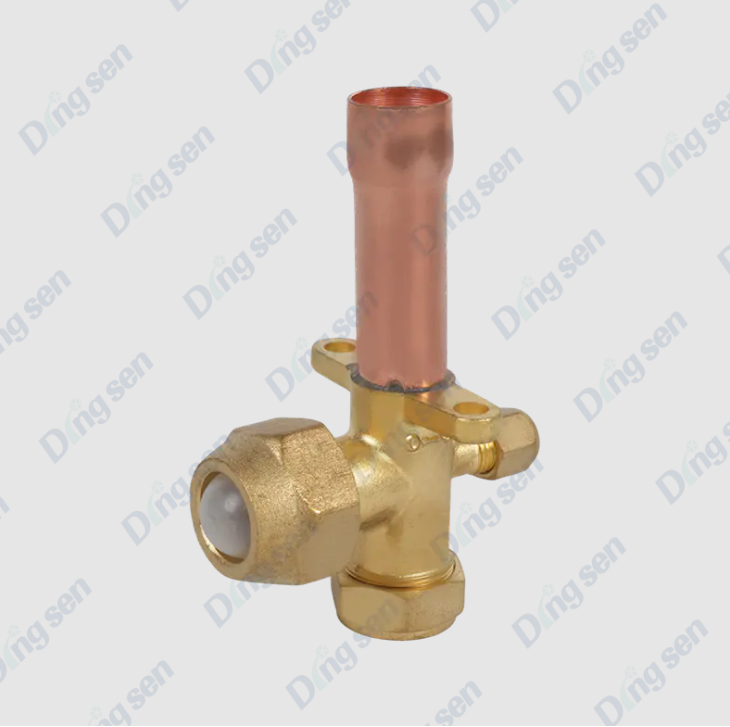

1. ترکیب سازه

شیر سه راهه عمدتاً از قسمت های زیر تشکیل شده است:

• بدنه سوپاپ: معمولاً از مس، برنج یا فولاد ضد زنگ ساخته شده و دارای سه درگاه اتصال است: یک ورودی (معمولاً ورودی سیستم) و دو خروجی (به ترتیب به مدارها یا تجهیزات مختلف منتهی می شود).


• هسته سوپاپ: قسمت متحرک داخل بدنه شیر، که می تواند بچرخد یا بلغزد، برای تغییر جهت جریان سیال استفاده می شود.


• محرک: شامل یک اهرم عملیاتی دستی یا یک محرک الکتریکی/پنوماتیکی است که برای هدایت حرکت هسته شیر برای دستیابی به تغییر جهت جریان استفاده می شود.


• مهر و موم: مانند حلقه های لاستیکی یا مهر و موم های پلی تترافلوئورواتیلن (PTFE) که از عدم نشتی شیر در حین کار اطمینان می دهد.



2. حالت های عملیاتی

شیرهای سه طرفه را می توان بر اساس روش کنترل خود به دو نوع دستی و برقی تقسیم کرد که در اصول عملکردی آن ها تفاوت اندکی وجود دارد:

(1) شیر سه طرفه دستی

با چرخاندن دسته، موقعیت هسته سوپاپ تغییر می کند و به سیال در لوله ورودی اجازه می دهد تا به یکی از دو خروجی جریان یابد یا به طور متناسب توزیع شود.

هسته شیر معمولاً دارای دو ساختار اساسی است:

• هسته شیر نوع L: سیال را به یک خروجی سوئیچ می کند و به یک عملکرد "روشن/خاموش" یا سوئیچینگ دست می یابد.


• هسته شیر نوع T: جریان همزمان را از طریق هر دو خروجی اجازه می دهد و جریان را بر اساس نسبت مشخصی توزیع می کند.



(2) شیر سه طرفه برقی

هسته شیر توسط یک محرک الکتریکی هدایت می شود و می تواند سیگنال های کنترل دما یا دستورات کنترل کننده را برای دستیابی به تنظیم خودکار دریافت کند.

محرک هسته شیر را می چرخاند و جهت جریان سیال یا نسبت توزیع را تغییر می دهد.

برای دستیابی به تنظیم بار یا کنترل صرفه جویی در انرژی می توان آن را با یک سیستم کنترل دما مرتبط کرد.

3. اصل توزیع سیال

سوئیچینگ مستقیم (هسته شیر نوع L): هنگامی که هسته شیر تا یک زاویه خاص می چرخد، سیال فقط می تواند از ورودی به خروجی تعیین شده جریان یابد و خروجی دیگر بسته می شود.

توزیع متناسب (T-type Valve Core): زاویه چرخش هسته شیر اندازه باز شدن دو خروجی را کنترل می کند و در نتیجه توزیع متناسب آب گرم و سرد را برای اطمینان از عملکرد سیستم پایدار به دست می آورد.

موقعیت هسته دریچه معمولاً توسط ترموستات، کنترل کننده یا تنظیم دستی تعیین می شود که امکان تنظیم دقیق جریان را برای دستیابی به کنترل راحت دما و صرفه جویی در انرژی فراهم می کند.

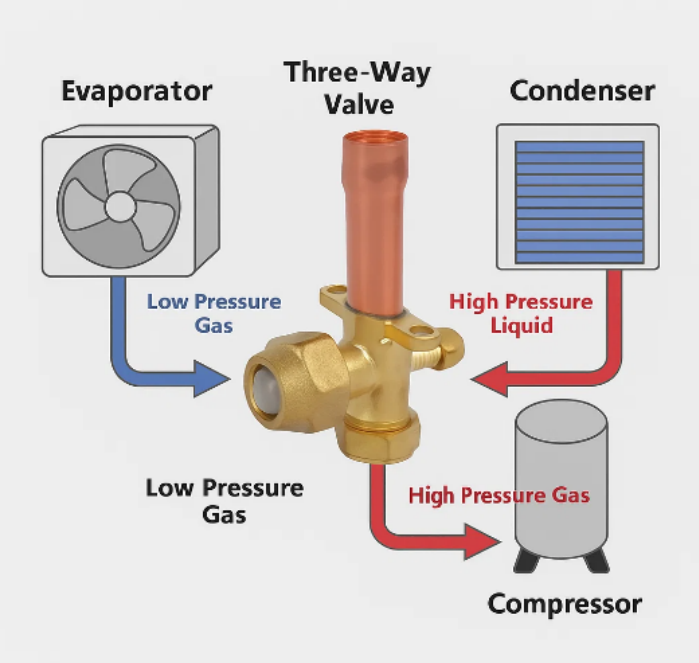

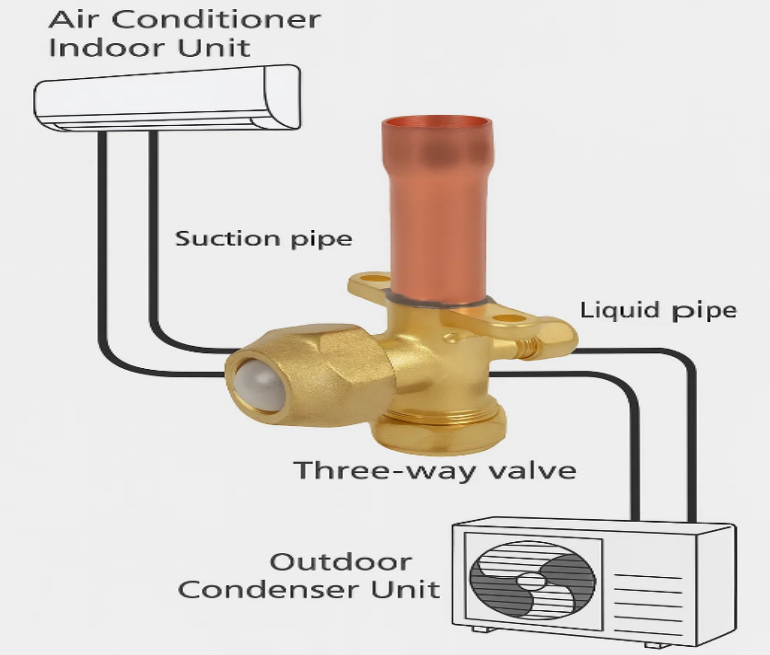

4. نمودار عملیات

هنگامی که سیستم نیاز به گرمایش دارد، هسته شیر می‌چرخد تا خروجی A را باز کند و خروجی B را ببندد و به آب داغ یا مبرد داغ اجازه می‌دهد تا به تجهیزات گرمایشی جریان یابد.

هنگامی که سیستم نیاز به خنک کننده دارد، هسته شیر می چرخد ​​تا خروجی B را باز کند و خروجی A را ببندد و اجازه می دهد آب سرد یا مبرد سرد به تجهیزات خنک کننده جریان یابد.

در برخی از کاربردهای توزیع متناسب، هسته شیر می تواند تا حدی خروجی های A و B را برای دستیابی به اختلاط آب سرد و گرم یا توزیع جریان باز کند.

5. ویژگی ها و مزایا

کنترل انعطاف پذیر: جهت جریان را می توان به صورت دستی یا خودکار تنظیم کرد تا با نیازهای مختلف بار سازگار شود.

بهره وری انرژی: کنترل دقیق جریان از طریق توزیع متناسب باعث کاهش اتلاف انرژی می شود.

نصب آسان: ساختار فشرده، می تواند به طور مستقیم به لوله های سیستم تهویه مطبوع متصل شود.

حفاظت از سیستم: از جریان برگشتی و ضربه سیستم جلوگیری می کند و عملکرد تجهیزات پایدار را تضمین می کند.

انواع سیستم های تهویه مطبوع چیست؟ شیر سه طرفه تهویه مطبوعs به طور معمول در استفاده می شود؟

دریچه های سه طرفه تهویه مطبوع به طور گسترده در سیستم های تهویه مطبوع مدرن استفاده می شود، در درجه اول برای کنترل جهت جریان مبرد یا آب سرد/گرم، دستیابی به سوئیچینگ سرمایش/گرمایش، توزیع جریان و تنظیم بار سیستم. ویژگی های کاربردی آنها بسته به نوع سیستم کمی متفاوت است.

1. سیستم های تهویه مطبوع مرکزی

سناریوهای کاربردی: سیستم های آب یا تهویه مطبوع در ساختمان های تجاری بزرگ، ساختمان های اداری، هتل ها، مراکز خرید و غیره.

توابع:

• جریان آب سرد/گرم را به دستگاه های ترمینال مختلف (مانند واحدهای فن کویل یا واحدهای انتقال هوا) تنظیم می کند.


• جریان آب یا مبرد را در هنگام تغییر حالت سرمایش/گرمایش تغییر می دهد.


• در ارتباط با ترموستات ها یا سیستم های مدیریت ساختمان (BMS) برای دستیابی به کنترل خودکار و عملیات صرفه جویی در انرژی کار می کند.



مزایا: می تواند چندین دستگاه ترمینال را به صورت مرکزی کنترل کند و از ثبات و راحتی سیستم اطمینان حاصل کند.

2. سیستم ترمینال واحد فن کویل (FCU).

سناریوهای کاربردی: دفاتر، اتاق های کنفرانس، بخش های بیمارستان، اتاق های هتل و غیره.

عملکرد:

• جریان آب سرد یا گرم را به واحد فن کویل کنترل می کند تا دمای داخل خانه را تنظیم کند.
• با یک محرک الکتریکی، می تواند به طور خودکار جریان آب را بر اساس سیگنال های کنترل دمای اتاق توزیع کند.



مزایا: امکان تنظیم مستقل دما برای هر اتاق یا منطقه، بهبود راحتی و بهره وری انرژی.

3. سیستم گرمایش از کف (گرمایش از کف تابشی)

سناریوهای کاربردی: ساختمان‌های مسکونی، ویلاها، ساختمان‌های عمومی و سایر مکان‌ها با استفاده از گرمایش از کف مبتنی بر آب.

عملکرد:

• آب گرم را به لوله های گرمایش از کف در مناطق مختلف برای دستیابی به گرمایش منطقه ای توزیع می کند.
• همراه با یک ترموستات، تنظیم خودکار دمای داخلی را امکان پذیر می کند.



مزایا: کنترل دمای اتاق راحت را از طریق توزیع دقیق جریان آب گرم و در عین حال صرفه جویی در انرژی به دست می آورد.

4. سیستم تهویه مطبوع چند اسپلیت (VRF/VRV)

سناریوهای کاربردی: مجتمع‌های تجاری متوسط تا بزرگ، ساختمان‌های اداری و سایر مکان‌هایی که به سیستم‌های تهویه مطبوع چند اسپلیت نیاز دارند.

عملکرد:

• هنگام جابجایی بین حالت سرمایش و گرمایش، جریان مبرد را به واحد داخلی یا واحد بازیابی گرما کنترل می کند.
• با کنترل کننده سیستم برای دستیابی به کنترل مستقل دما و مدیریت صرفه جویی در انرژی در مناطق مختلف کار می کند.



مزایا: عملکرد کارآمد سیستم های مولتی اسپلیت را تضمین می کند و راحتی داخل را بهبود می بخشد.

5. سیستم پمپ حرارتی

سناریوهای کاربردی: سیستم های پمپ حرارتی منبع هوا/منبع زمینی مسکونی یا تجاری.

عملکرد:

• تغییر بین حالت های گرمایش و سرمایش، تغییر جهت جریان مبرد یا آب را درک می کند.
• با سیستم های کنترل خودکار برای بهبود بهره وری انرژی کار می کند.



مزایا: گردش خنک کننده و گرمایش و کنترل صرفه جویی در مصرف انرژی را از طریق سوئیچینگ سه طرفه دریچه به دست می آورد.

شیر سه طرفه برقی با شیر سه طرفه دستی چه تفاوت هایی دارد؟

شیرهای سه طرفه تهویه مطبوع را می توان بر اساس روش کنترلی به شیرهای سه طرفه دستی و شیرهای سه طرفه برقی تقسیم کرد. آنها به طور قابل توجهی در عملکرد، سناریوهای کاربردی و عملکرد سیستم متفاوت هستند.

1. ویژگی های شیر سه طرفه دستی

ساختار ساده: به طور معمول شامل یک بدنه شیر و یک دسته است، بدون اجزای الکتریکی.

عملکرد انعطاف پذیر: مناسب برای سیستم های کوچک یا سناریوهایی که نیازی به تعویض مکرر نیست.

هزینه کم و تعمیر و نگهداری ساده: به منبع تغذیه یا سیگنال کنترلی نیاز ندارد و در نتیجه قابلیت اطمینان بالایی دارد.

محدودیت ها: نمی توان به کنترل از راه دور یا تنظیم خودکار دست یافت. دقت تنظیم تحت تأثیر مداخله انسان قرار می گیرد.

2. ویژگی های شیر سه راهه برقی

کنترل خودکار: که توسط یک محرک الکتریکی هدایت می شود، می تواند سیگنال ها را از یک ترموستات یا کنترل سیستم دریافت کند.

تنظیم با دقت بالا: می تواند 0-100٪ توزیع جریان متناسب را به دست آورد و با تغییرات بار سازگار شود.

صرفه جویی در انرژی و راندمان بالا: همراه با یک سیستم کنترل هوشمند، می تواند جریان آب یا جهت جریان مبرد را با توجه به نیازهای واقعی تنظیم کند و مصرف انرژی را کاهش دهد.

نصب و نگهداری: به منبع تغذیه و بازرسی منظم محرک نیاز دارد. تعمیر و نگهداری پیچیده تر از شیرهای دستی است.

کاربردهای گسترده: مناسب برای سیستم‌های تهویه مطبوع مرکزی، واحدهای فن کویل، سیستم‌های چند اسپلیت، سیستم‌های گرمایش از کف و سایر سناریوهایی که نیاز به تنظیم خودکار دارند.

هنگام انتخاب شیر سه طرفه چه پارامترهایی باید در نظر گرفته شود؟

1. قطر اسمی شیر: قطر اسمی شیر اصلی ترین پارامتر هنگام انتخاب شیر سه طرفه است، زیرا تطابق بین شیر و لوله را تعیین می کند. قطر بسیار کوچک منجر به مقاومت جریان بیش از حد می شود که بر فشار سیستم و ظرفیت تامین آب یا خنک کننده تجهیزات پایانه تأثیر می گذارد. قطر بیش از حد بزرگ باعث افزایش هزینه و اشغال فضا می شود و ممکن است منجر به تنظیم نادرست جریان شود. به طور کلی، قطر اسمی مناسب شیر باید بر اساس سرعت جریان طراحی سیستم و قطر لوله انتخاب شود تا از عملکرد روان سیستم اطمینان حاصل شود.

2. مشخصات جریان و مقدار Cv: ظرفیت جریان یک شیر سه طرفه معمولاً با مقدار Cv آن که نرخ جریان در واحد فشار است بیان می شود. انتخاب صحیح مقدار Cv تضمین می کند که باز شدن شیر با سرعت جریان سیستم مطابقت دارد، بنابراین کنترل دقیقی حاصل می شود. برای شیرهای کنترل تناسبی (مانند شیرهای نوع T)، منحنی جریان باید تا حد امکان پایدار باشد تا از توزیع یکنواخت آب سرد و گرم یا مبرد اطمینان حاصل شود و از نوسانات دما یا ناپایداری در سیستم جلوگیری شود.

3. مواد دریچه: مواد سوپاپ به طور مستقیم بر مقاومت در برابر خوردگی، مقاومت فشار و عمر مفید آن تأثیر می گذارد. مواد متداول بدنه شیر شامل مس، برنج، فولاد ضد زنگ و پلاستیک (مانند PVC یا PP) است. شیرهای مسی یا برنجی معمولاً در سیستم‌های آب استفاده می‌شوند، در حالی که شیرهای فولادی ضد زنگ برای سیستم‌هایی با نیازهای مقاومت در برابر خوردگی بالا یا محیط‌های شیمیایی مناسب هستند. شیرهای پلاستیکی برای سیستم های آب با دمای پایین یا کوچک مناسب هستند. انتخاب مواد باید بر اساس تطابق معقول بین نوع رسانه، دما و نیازهای سیستم باشد.

4. رتبه بندی فشار: درجه فشار یک شیر سه طرفه به حداکثر فشار کاری که شیر می تواند تحمل کند اشاره دارد. هنگام انتخاب، مطمئن شوید که فشار نامی شیر بالاتر از حداکثر فشار کاری سیستم باشد تا از نشتی یا آسیب جلوگیری شود. در سیستم‌های تبرید پرفشار یا سیستم‌های تهویه مطبوع صنعتی، شیرهای نامی فشار بالا باید برای اطمینان از عملکرد ایمن طولانی‌مدت انتخاب شوند.

5. روش کنترل: شیرهای سه طرفه را می توان به صورت دستی یا الکتریکی کنترل کرد. شیرهای دستی برای سیستم های کوچک یا سناریوهایی که نیازی به تنظیمات مکرر نیست مناسب هستند. آنها ساده برای کار و کم هزینه هستند. شیرهای الکتریکی که توسط یک محرک هدایت می شوند، کنترل از راه دور و تنظیم خودکار را امکان پذیر می کنند. آنها برای تهویه مطبوع مرکزی، واحدهای فن کویل، سیستم های چند اسپلیت و سیستم های گرمایش از کف مناسب هستند و می توانند با ترموستات ها یا سیستم های مدیریت ساختمان برای بهبود راحتی سیستم و بهره وری انرژی استفاده شوند.

اقدامات احتیاطی برای نصب شیرهای سه طرفه

1. مدل و مشخصات شیر را تأیید کنید: قبل از نصب، به دقت بررسی کنید که مدل، قطر، نوع هسته شیر، مواد و روش کنترل شیر سه طرفه با الزامات طراحی سیستم مطابقت داشته باشد. مدل‌ها یا قطرهای نادرست ممکن است منجر به جریان ناکافی، افزایش افت فشار سیستم یا عدم دستیابی به جهت جریان مورد نیاز شود.

2. بررسی یکپارچگی سوپاپ: قبل از نصب، شیر را از نظر خراش، ترک، مهر و موم آسیب دیده یا گیر کردن هسته شیر که در حین حمل و نقل ایجاد شده است بررسی کنید. برای جلوگیری از نشتی یا خرابی در حین کارکرد سیستم، هر گونه ناهنجاری را فوراً تعویض یا تعمیر کنید.

3. خطوط لوله را تمیز نگه دارید: قبل از نصب، لوله های جوش را از سرباره، ناخالصی ها، روغن و غیره تمیز کنید تا از ورود اجسام خارجی به داخل شیر و ایجاد گیرکردن هسته سوپاپ یا آب بندی ضعیف جلوگیری شود. برای سیستم های آب سرد یا گرم، لوله ها باید قبل از نصب شیر تمیز شوند.

4. جهت نصب و نشانه گذاری جهت جریان: شیرهای سه طرفه معمولاً دارای نشانه های جهت جریان واضح هستند (فلش ها یا علامت های خروجی "A/B"). در حین نصب، شیر باید مطابق جهت جریان طراحی شده به درستی نصب شود. جهت گیری نادرست نصب می تواند باعث اختلال در عملکرد سوپاپ ها، عدم تغییر یا توزیع مناسب جریان شود و حتی به هسته و مهر و موم شیر آسیب برساند.

5. اطمینان از هم محوری شیر با خط لوله: در حین نصب، اطمینان حاصل کنید که محور شیر با خط لوله در یک راستا قرار دارد تا از تنش ناهموار روی بدنه شیر جلوگیری شود. ناهماهنگی یا اتصال اجباری می تواند به آب بندی سوپاپ ها آسیب برساند، باعث گیرکردن هسته سوپاپ یا نشتی در رابط شود.

6. آب بندی و سفت کردن رابط: رابط های رزوه ای: برای جلوگیری از سفت شدن بیش از حد و ایجاد تغییر شکل بدنه سوپاپ، از نوار آب بندی یا درزگیر استفاده کنید. رابط های فلنج دار: پیچ ها را به طور یکنواخت ببندید تا از تمرکز استرس و نشت جلوگیری کنید. رابط های جوش: برای جلوگیری از ورود سرباره جوش به دریچه به دما و محل جوش توجه کنید.

7. از استرس یا لرزش مستقیم اجتناب کنید: پس از نصب، از اعمال مستقیم کشش یا لرزش خط لوله به بدنه شیر خودداری کنید. از تکیه گاه ها یا اتصال دهنده های خط لوله برای کاهش استرس و افزایش عمر شیر استفاده کنید.

8. اتصالات الکتریکی برای شیرهای سه طرفه الکتریکی: برای شیرهای سه طرفه برقی، سیم‌ها باید به درستی مطابق دستورالعمل دستورالعمل وصل شوند و از سیگنال کنترل خوب، ولتاژ منبع تغذیه و زمین اطمینان حاصل شود. پس از نصب، عملکرد محرک را بررسی کنید تا مطمئن شوید که به درستی کار می کند و از خطاهای سیم کشی که می تواند از تنظیم خودکار شیر جلوگیری کند، جلوگیری کنید.

9. محل نصب و فضای نگهداری: شیر سه طرفه باید در مکانی نصب شود که عملیات، بازرسی و نگهداری را تسهیل کند. اطمینان حاصل کنید که میل سوپاپ یا محرک می تواند آزادانه کار کند و فضای کافی برای تعمیر و نگهداری یا تعویض در آینده باقی می گذارد.

10. راه اندازی سیستم پس از نصب: پس از نصب، یک آزمایش دستی یا الکتریکی روی شیر برای بررسی سوئیچینگ، توزیع جریان و عملکرد آب بندی آن انجام دهید. اگر هر گونه ناهنجاری پیدا شد، شیر را به سرعت تنظیم یا تعویض کنید تا از عملکرد ایمن و پایدار پس از راه اندازی سیستم اطمینان حاصل کنید.

را شیر سه طرفه تهویه مطبوع یک جزء کنترلی کلیدی در سیستم های تهویه مطبوع است که در درجه اول برای تنظیم جریان مبرد یا آب سرد/گرم، دستیابی به تغییر بین سرمایش و گرمایش و توزیع آب سرد/گرم استفاده می شود. مسیر سیال را از طریق حرکت هسته شیر تغییر می دهد و می تواند به صورت دستی یا خودکار با یک محرک الکتریکی کار کند. شیرهای سه طرفه به طور گسترده در تهویه مطبوع مرکزی، واحدهای فن کویل، گرمایش از کف، سیستم‌های چند اسپلیت و سیستم‌های پمپ حرارتی استفاده می‌شوند و راحتی سیستم، بهره‌وری انرژی و پایداری عملیاتی را بهبود می‌بخشند. انتخاب مناسب، نصب صحیح و تعمیر و نگهداری منظم برای اطمینان از عملکرد قابل اعتماد طولانی مدت شیر ​​سه طرفه بسیار مهم است.
