چگونه بررسی کنیم که کانکتور سریع برای تهویه مطبوع خودرو به درستی کار می کند؟

برای بررسی اینکه آیا a اتصال سریع برای تهویه مطبوع خودرو به درستی کار می کند، آن را از نظر آسیب فیزیکی بررسی کنید، اطمینان حاصل کنید که گیره قفل کاملاً در جای خود قرار گرفته است، بررسی کنید که نشتی مبرد وجود ندارد و تست کنید که کانکتور به درستی درگیر شده و آزاد می شود . کانکتورهای سریع در سیستم های AC خودرو، خطوط مبرد سمت بالا و پایین را به کمپرسور، کندانسور و اواپراتور بدون نیاز به اتصالات رزوه ای متصل می کنند. کانکتور معیوب می تواند باعث از بین رفتن مبرد، خرابی سیستم AC یا - در موارد شدید - آزاد شدن مبرد پرفشار خطرناک شود. بیشتر بررسی‌ها را می‌توان با ابزارهای اولیه، یک نشتی‌ یاب مبرد و یک مجموعه گیج منیفولد انجام داد و باید هر زمان که سیستم AC عملکرد خنک‌کننده کاهش یافته، صداهای غیرمعمول یا علائم قابل مشاهده آلودگی روغن را در نزدیکی اتصالات نشان داد، انجام شود.

کانکتورهای سریع AC چگونه کار می کنند و کجا خراب می شوند

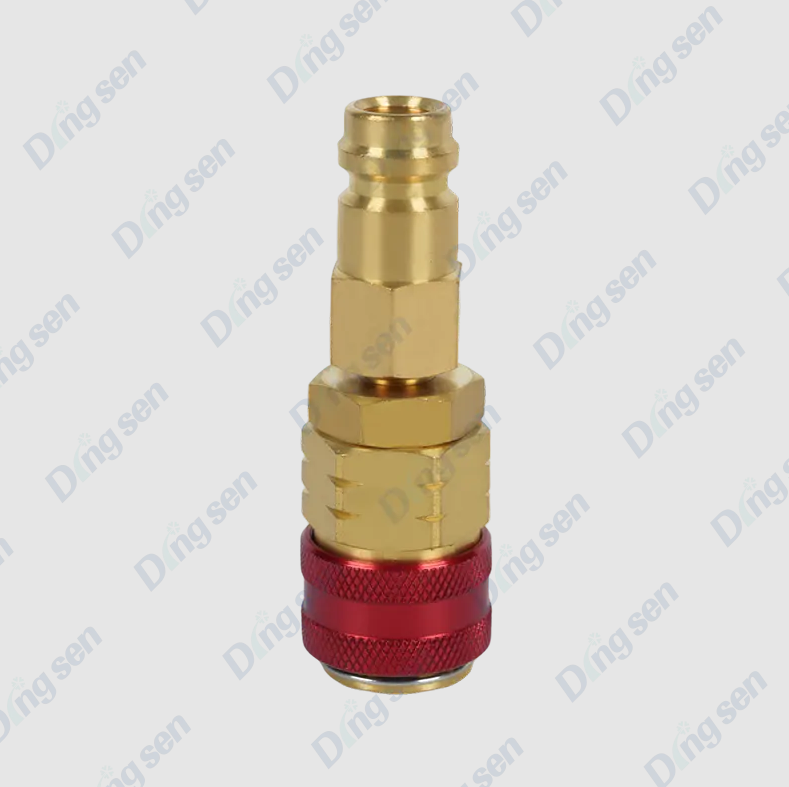

کانکتورهای AC سریع خودرو از یک دریچه داخلی فنری و یک حلقه یا گیره قفل خارجی برای ایجاد یک اتصال مهر و موم شده و با درجه فشار بین خطوط مبرد استفاده می کنند. هنگامی که اتصالات نر به بدن زن فشار داده می شود، یک دریچه داخلی از نوع شریدر را فشار می دهد و اجازه می دهد مبرد جریان یابد. گیره قفل در یک شیار می‌چسبد تا از قطع شدن تصادفی تحت فشار جلوگیری کند - معمولاً 15 تا 30 بار در سمت بالا و 2 تا 5 بار در سمت پایین یک سیستم استاندارد R-134a یا R-1234yf.

رایج ترین نقاط شکست عبارتند از:

• تخریب مهر و موم اورینگ - O-ring داخلی به مرور زمان سخت می‌شود، ترک می‌خورد یا متورم می‌شود و به مایع مبرد اجازه می‌دهد از درزگیر عبور کند.
• آسیب یا از بین رفتن گیره قفل - یک گیره از دست رفته، خم شده یا ترک خورده به کانکتور اجازه می دهد تا تحت فشار سیستم تا حدی جدا شود.
• ترک خوردن یا تغییر شکل بدن - ضربه فیزیکی، سفت شدن بیش از حد در حین نصب، یا چرخه حرارتی طولانی مدت می تواند بدنه رابط را ترک کند.
• خرابی دریچه داخلی - یک شیر داخلی گیر کرده یا خورده ممکن است به طور کامل باز نشود، جریان مبرد را محدود کرده و عملکرد AC را کاهش می دهد، حتی زمانی که کانکتور از خارج سالم به نظر می رسد.
• آلودگی - کثیفی، زباله یا رطوبتی که از طریق اتصالات جدا شده وارد می شود می تواند به نشیمنگاه سوپاپ و سطوح آب بندی O-ring آسیب برساند.


اقدامات احتیاطی ایمنی قبل از بازرسی اتصالات سریع AC

سیستم های مبرد AC تحت فشار قابل توجهی کار می کنند و حاوی مواد شیمیایی هستند که در صورت انتشار ناگهانی می توانند باعث سرمازدگی، آسیب چشم یا خفگی شوند. قبل از شروع هر گونه بازرسی یا آزمایش عملی، اقدامات احتیاطی زیر را رعایت کنید:

• از عینک ایمنی و دستکش عایق استفاده کنید همیشه هنگام کار در نزدیکی خطوط مبرد تحت فشار.
• هنگامی که سیستم تحت فشار است هرگز کانکتور سریع را جدا نکنید . همیشه قبل از جدا کردن هر کانکتور، مبرد را با استفاده از تجهیزات بازیابی تایید شده بازیابی کنید.
• کار در یک منطقه با تهویه مناسب . بخارات مبرد سنگین تر از هوا هستند و اکسیژن را در سطح کف جابجا می کنند.
• به موتور و سیستم AC اجازه دهید حداقل 15 تا 20 دقیقه خنک شود پس از کار قبل از دست زدن به کانکتورها در نزدیکی کمپرسور یا کندانسور، جایی که دما می تواند بیش از 80 درجه سانتیگراد باشد.
• توجه داشته باشید که R-1234yf خفیف قابل اشتعال است (طبقه بندی A2L) . هنگام بازرسی سیستم های شارژ شده با این مبرد، منابع احتراق را از محل کار دور نگه دارید.

بازرسی گام به گام بصری و فیزیکی

قبل از استفاده از هر ابزار تشخیصی، با یک بازرسی کامل بصری و دستی شروع کنید. این مرحله اکثر خطاهای آشکار کانکتور را شناسایی می کند و کمتر از پنج دقیقه برای هر کانکتور طول می کشد.

وجود لکه روغن در اطراف کانکتور را بررسی کنید

سیستم های مبرد از روغن PAG یا POE برای روانکاری کمپرسور استفاده می کنند. هنگامی که مبرد از کنار مهر و موم کانکتور نشت می کند، روغن کمپرسور را با خود حمل می کند و a باقی می ماند باقی مانده تیره، چرب یا فیلم روغنی در اطراف بدنه رابط و روی شیلنگ یا سطوح لوله مجاور. حتی یک لکه روغن کوچک به اندازه یک سکه نشانگر قابل اعتمادی از خطای آب بندی است. هم بدنه رابط و هم شعاع 10 تا 15 سانتی متری شیلنگ اطراف و ناحیه براکت را بررسی کنید.

گیره قفل را بررسی کنید

• را تایید کنید گیره قفل (حلقه نگهدارنده) وجود دارد و کاملاً وارد شده است به شیار خود در اطراف بدنه رابط. گیره ای که به درستی قرار گرفته است باید همسطح یا کمی مغرور از سطح اتصال دهنده قرار گیرد - نه زاویه دار، تا حدی وارد شده یا گم نشده باشد.
• جستجو کنید ترک، تغییر شکل یا تغییر رنگ در کلیپ گیره های پلاستیکی که در معرض گرمای طولانی مدت قرار گرفته اند (معمولاً در نزدیکی کمپرسور) شکننده می شوند و حتی زمانی که از نظر بصری دست نخورده به نظر می رسند ممکن است شکسته شوند.
• به آرامی سعی کنید کانکتور را با دست به صورت محوری از هم جدا کنید بدون انتشار کلیپ یک کانکتور به درستی قفل شده باید نشان داده شود حرکت محوری صفر . هر گونه شکاف محسوس تحت نیروی کشش دست نشان می دهد که گیره به درستی با شیار قفل درگیر نمی شود.

بدنه رابط را بررسی کنید

• سطح خارجی کامل را بررسی کنید ترک‌ها، براده‌ها یا علائم استرس مایل به سفید در بدنه پلاستیکی به ناحیه بلافاصله پشت شیار قفل که بیشترین تنش کششی را در حین اعمال فشار تجربه می کند توجه ویژه ای داشته باشید.
• اتصالات فلزی را بررسی کنید خوردگی، سوراخ شدن، یا آسیب نخ روی صورت های نشسته
• بررسی کنید که کانکتور درست است کاملا نشسته - اتصالات نر باید به جایی وارد شود که گیره قفلی قفل شود، بدون شکاف قابل مشاهده بین صورت بدن نر و ماده. اتصال ناقص وارد شده یکی از دلایل بسیار شایع از دست دادن آهسته مبرد است.

روش های تشخیص نشت مبرد

بازرسی بصری به تنهایی نمی تواند تأیید کند که یک کانکتور تحت فشار کاری بدون نشتی است. برای تایید یکپارچگی مهر و موم از یک یا چند روش تشخیص زیر استفاده کنید.

نشت یاب الکترونیکی

نشت یاب الکترونیکی مبرد سریع ترین و حساس ترین روش برای تعیین محل نشتی کانکتور است. آشکارسازهای دیود گرم شده می توانند غلظت مبرد را تا پایین ترین حد حس کنند 5 پی پی ام (قسمت در میلیون) ، بسیار پایین تر از آستانه قابل تشخیص با هر روش غیر آزمایشگاهی دیگری است. با سیستم AC در حال اجرا و تحت فشار کامل:

• پروب آشکارساز را به آرامی در اطراف محیط کامل کانکتور در فاصله ای حرکت دهید 5-10 میلی متر از سطح
• زیر کانکتور را بررسی کنید - بخارات مبرد متراکم تر از هوا هستند و در پایین ترین نقطه نزدیک منبع نشتی جمع می شوند.
• هشدار صوتی یا LED چشمک زن نشان دهنده وجود مبرد است. را تایید کنید alarm triggers at the connector body itself ، نه از اتصالات نزدیک یا اتصال شلنگ، قبل از اینکه به این نتیجه برسیم که کانکتور منبع است.

بازرسی رنگ فلورسنت UV

بسیاری از سیستم‌های AC خودرو از قبل با رنگ فلورسنت UV شارژ می‌شوند یا می‌توان رنگ را با استفاده از کیت انژکتور رنگ تزریق کرد. در زیر یک لامپ UV (نور سیاه)، رنگ نشت‌شده به رنگ زرد-سبز روشن فلورسانس می‌کند و دقیقاً محل نشتی را روی سطح رابط مشخص می‌کند. این روش به ویژه برای تأیید می کند که کدام نقطه خاص در یک کانکتور نشتی دارد - صندلی O-ring، درز بدنه یا ناحیه گیره قفل.

مشاهده فشار گیج منیفولد

یک گیج منیفولد را به پورت های سرویس وصل کنید و فشار سیستم را با موتور خاموش و سیستم در دمای محیط ثبت کنید. به عنوان یک مرجع کلی برای عملکرد صحیح سیستم R-134a در دمای محیط 21 درجه سانتی گراد ، فشار استاتیک باید تقریباً باشد 5-6 میله در دو طرف بالا و پایین . اگر فشار مشاهده شده به میزان قابل توجهی کمتر از این باشد و سیستم اخیراً سرویس نشده باشد، از دست دادن مبرد از طریق یک اتصال دهنده نشتی یا جای دیگری در سیستم نشان داده می شود. نظارت بر سنج برای 5-10 دقیقه - کاهش فشار، نشت فعال را تأیید می کند.

آزمایش عملکرد اتصال و آزادسازی رابط

کانکتوری که از نظر فیزیکی دست نخورده است اما به درستی درگیر نمی شود یا آزاد نمی شود، فشار را حفظ نمی کند یا مشکلاتی را در طول سرویس ایجاد می کند. عملکرد درگیر شدن و آزادسازی را فقط پس از کاهش ایمن فشار و بازیابی مبرد تست کنید.

1. مشارکت را آزمایش کنید - اتصالات نر را به داخل بدن زن فشار دهید تا زمانی که صدای کلیک مشخصی از گیره قفل را احساس کنید یا بشنوید. کلیک باید مثبت و واضح باشد. درگیری نرم و نامشخص نشان می دهد که گیره در شیار خود قرار ندارد، به این معنی که کانکتور فشار سیستم را به طور قابل اعتماد نگه نمی دارد.
2. نشستن کامل را تأیید کنید - پس از درگیری، به صورت بصری تأیید کنید که فیتینگ مرد همسطح یا کمی فرورفته در صورت بدن زن است. هر شکاف قابل مشاهده بین دو وجه جفت گیری نشان دهنده درج ناقص است.
3. احتباس محوری را تست کنید - نیروی کشش محکم دست را به صورت محوری در هر دو طرف اتصالات متصل اعمال کنید. هیچ جدایی یا حرکتی نباید رخ دهد در حالی که کلیپ درگیر است. حرکت نشان دهنده هندسه قفل فرسوده است.
4. انتشار آزمایشی - ابزار آزادسازی را اجرا کنید یا زبانه های آزادسازی را همانطور که برای نوع اتصال دهنده خاص طراحی شده است فشار دهید. کانکتور باید به آرامی و به طور کامل با نیروی دست متوسط ​​جدا شود. نیروی بیش از حد مورد نیاز برای آزاد کردن ممکن است نشان دهنده تورم حلقه O، آلودگی یا تغییر شکل سوراخ بدن باشد.
5. O-ring را پس از جداسازی قطعات بازرسی کنید - پس از جدا شدن، O-ring را از نظر سخت شدن، ترک خوردن، لکه های صاف یا آسیب اکستروژن بررسی کنید. یک O-ring سالم باید باشد انعطاف پذیر، یکنواخت گرد و بدون نقص سطحی . قبل از مونتاژ مجدد، هر حلقه اورینگ را که در این بازرسی شکست خورده است، تعویض کنید.

خلاصه تشخیصی: علائم، علل احتمالی، و اقدامات

چه زمانی باید به جای سرویس کانکتور AC سریع جایگزین شود

برخی از خطاهای کانکتور را می توان با تعویض حلقه O و جابجایی مجدد فیتینگ برطرف کرد. برخی دیگر نیاز به تعویض کامل کانکتور دارند. کل مجموعه کانکتور - نه فقط حلقه O- را تحت شرایط زیر تعویض کنید:

• هر گونه ترک در بدنه کانکتور - بدنه های پلاستیکی یا فلزی ترک خورده نمی توانند فشار مبرد را به طور ایمن نگه دارند و باید فوراً تعویض شوند.
• شیار قفل فرسوده یا تغییر شکل یافته - اگر گیره دیگر به طور مثبت نمی‌چسبد یا اتصالات نر هنگام قفل به صورت محوری حرکت می‌کند، هندسه بدنه فراتر از محدودیت‌های قابل استفاده است.
• ادامه نشتی پس از تعویض O-ring - اگر یک O-ring جدید با اندازه صحیح هنوز نشت کند، سطح آب بندی داخل سوراخ اتصال آسیب دیده یا خورده است و در برابر هیچ O-ring آب بندی نمی شود.
• سن کانکتور بیش از 10 سال یا 150000 کیلومتر - بدنه اتصالات پلاستیکی و فنرهای داخلی شیر بدون در نظر گرفتن شرایط قابل مشاهده در طول زمان تخریب می شوند. در وسایل نقلیه با مسافت پیموده شده، تعویض پیشگیرانه در طول سرویس اصلی AC (تعویض کمپرسور یا اواپراتور) تعمیر و نگهداری پیشگیرانه مقرون به صرفه است.

هنگام مونتاژ مجدد هر کانکتور سریع AC، همیشه حلقه های O-رینگ های جدید را که با روغن تمیز و سازگار با سیستم PAG یا POE روغن کاری شده اند، نصب کنید. هرگز از O-ring که تحت فشار سیستم بوده است استفاده مجدد نکنید ، حتی اگر سالم به نظر برسد - مجموعه فشرده سازی از صندلی قبلی به این معنی است که به اندازه یک حلقه جدید مهر و موم نمی شود.
